На рассматриваемом объекте наибольшее количество древесной пыли (более 40 %) выделяется шлифовальным и фуговальным станками, отходы от которых наиболее мелкодисперсные и имеют значительный объем. Эти станки располагаются в конце технологической линии и могут быть легко отключены от общей системы аспирации воздуха и подключены к индивидуальной системе аспирации. Для аспирации загрязненного воздуха от этого станка можно применить аспирационную установку – стружкоотсос типа УВП. Для данного цеха подойдет установка УВП с производительность 1200 м3/час. Эта установка предназначена для очистки воздуха от различных сухих неслипающихся пылей, стружки, опилок. Стружкоотсос предназначен для обслуживания 1 - 2 станков, его стоимость – 13500 руб.

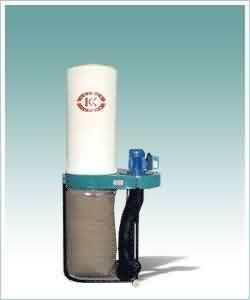

Рисунок 2 – Установка УВП - 1200
Паспортная степень очистки воздуха этой установкой составляет 99,9 %, что гораздо эффективней местных воздухоотсосов: их эффективность очистки 94 %.
Таким образом пыль от фуговального и шлифовального станка будет удаляться с эффективностью 99,9 %.
Рассчитаем пылевыделение от фуговального и шлифовального станков после внедрения установки УВП - 1200 по формуле:
, г/сек
=0,0081г/сек;
=0,0221 г/сек.
Рассчитываем общее пылевыделение от ленточнопильного, круглопильного, фрезерного, фуговального и шлифовального станков:
Q = 1,1+0,39+0,91+0,0081+0,0221=2,4302 г/с
Таким образом, годовое пылевыделение составит 13,757 т/г.
Данные по выделению пыли от деревообрабатывающих станков после подключения фуговального и шлифовального станка сведены в Таблицу 2.
Таблица 2 - выделение пыли от деревообрабатывающих станков после подключения фуговального и шлифовального станков к УВП - 1200
|
Тип и марка станка |
Время работы в год, час |
Удельное пылевыделение, г/сек,q |
Годовое пылевыделение, т/год т/год |
|
Ленточнопильный |
1740 |
1,1 |
5,856 |
|
Круглопильный |
1740 |
0,39 |
2,076 |
|
Фрезерный |
1740 |
0,91 |
5,71 |
|
С установкой УВП - 1200 | |||
|
Фуговальный |
1740 |
0,0081 |
0,0507 |
|
Шлифовальный |
820 |
0,0221 |
0,0652 |
|
Всего |
2,4302 |
13,757 | |
После внедрения стружкоотсоса УВП - 1200 удельное пылевыделение снизилось с 5,42 г/сек до 2,43 г/сек, что составляет 2,99 г/сек или 56 %. При этом не будет требоваться значительных конструктивных изменений в существующем расположении станков и вентиляции цеха. Затраты на внедрение дополнительной очистки составят только расходы на приобретение установки УВП - 1200 и незначительное изменение системы вентиляции, которое можно выполнить не останавливая основной работы в цеху. Кроме того снизятся затраты (ежеквартальные) предприятия на компенсационные выплаты за загрязнение окружающей среды.
